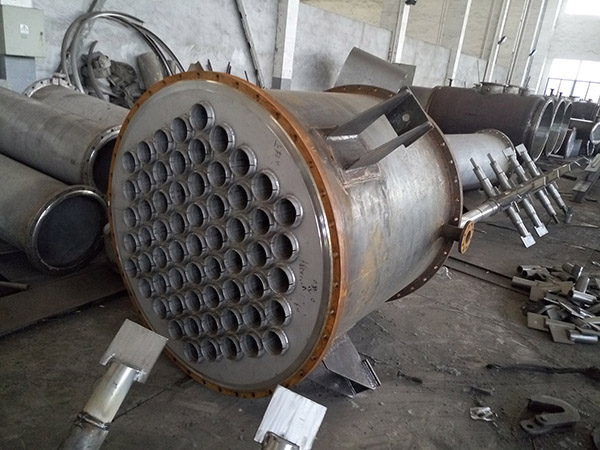

目前，隨著我國石油、化工、制藥、輕工業的蓬勃發展，各行業對冷凝設備的需求量越來越大，大型多效蒸發裝置隨著處理量的增大對冷凝器的處理量要求也不斷增大，目前，國內現有的板式冷凝器已經不能滿足特大型多效低溫板式蒸發裝置的配套需求，另外，管式冷凝器雖然可以做到很大的處理量，但是他的體積龐大、傳冷系數低、成本高，連清洗也不方便。
一、大型高效板式冷凝器的設計
一臺大型高效板式冷凝器，包括固定壓緊板、傳熱板片、密封膠墊、活動壓緊板、上梁、下梁、吊掛和夾緊螺栓所述的傳熱板片的上方設置進氣孔，傳熱板片的下端兩角處設置冷凝水出孔，冷卻水進孔。冷卻水出孔分布在傳熱板片中間文職，進氣孔和冷卻水進孔均設置有導流區，膠墊密封設計為半波高，傳熱區設計為斜波紋加立筋結構，在傳熱板片的上下兩端設置有吊掛孔，傳熱板片采用一張正反兩面使用斜波紋板片。
二、大型高效板式冷凝器的使用方法
現在使用的大部分大型高效板式冷凝器，都有結構緊湊、換熱效率高等特點，采用特殊的傳熱板片結構，利用傳熱板片正反面實現板片相應組合，可使板與板之間實現互鎖，無需特殊的定位，實現大面積組裝，較大可以組裝比較大的功率。采用斜波紋加力筋來提高傳熱效率，在實現同樣冷凝任務時，使用的板片面積小，組裝的體積小，占地面積是管式冷凝器的五分之一或者十分之一，板式冷凝器內流動的流體，即使在較低的流速也可以形成劇烈的湍流。
這種自沖刷作用使得雜質不易沉積，光滑的板片表面使得雜質不易附著，因此污垢系數比其它類型的冷凝器污垢系數要小得多，本實用新型高效冷凝器的夾緊螺栓松開卸掉后，即可松開板束，卸下板片進行清洗，實用方便，并可通過隨意增加或減少板片，即可達到增加或減少換熱面積的效果，因此，可根據實際工藝需要容易調整制冷面積。
三、結論
新型提供的大型高效板式冷凝器，由于流道狹窄，蒸汽流速的作用顯著，所以蒸汽的流動方向選用自上而下，并且是單程布置，有助于減小壓降以及有利于凝液的排出。
